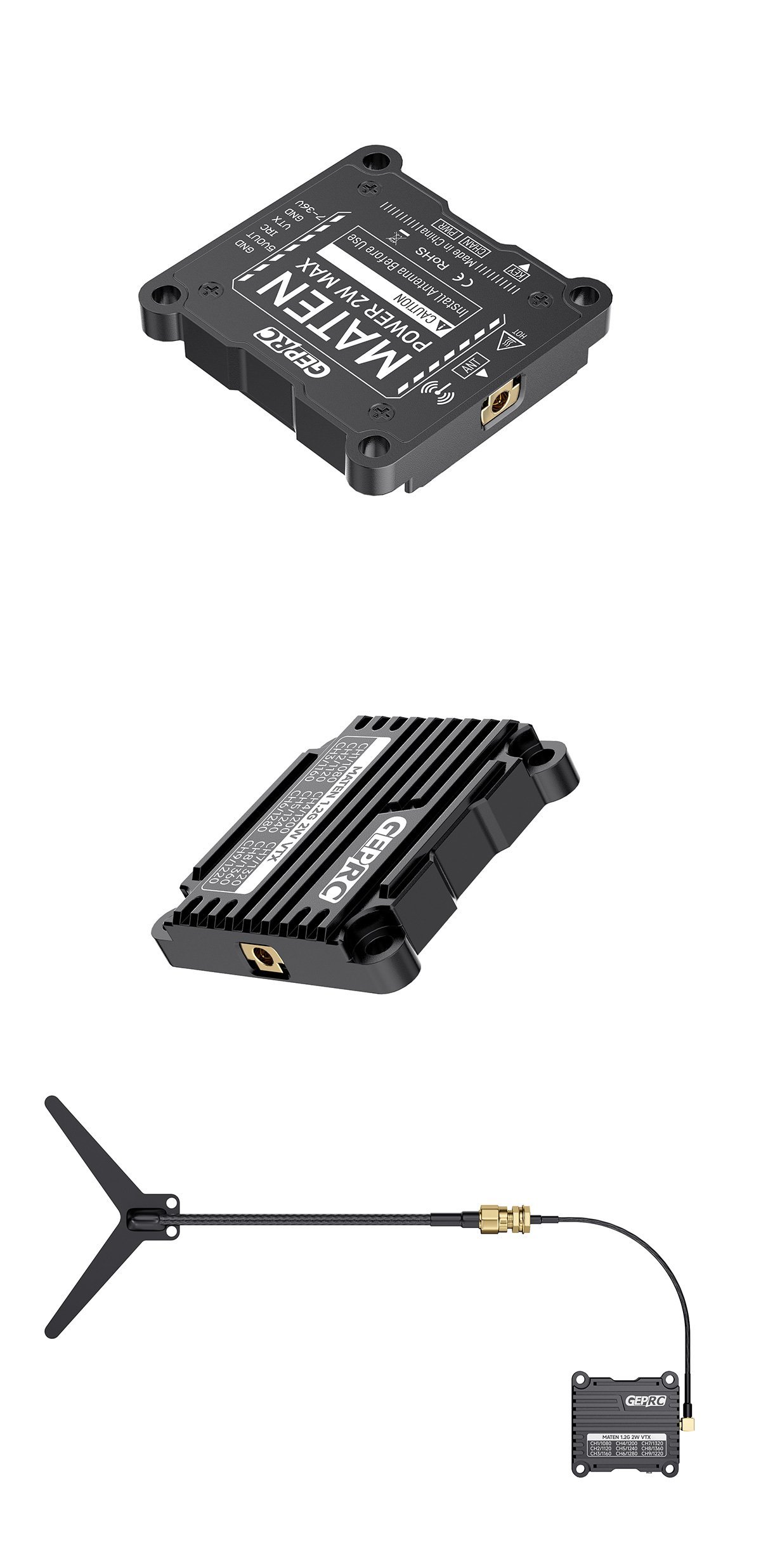

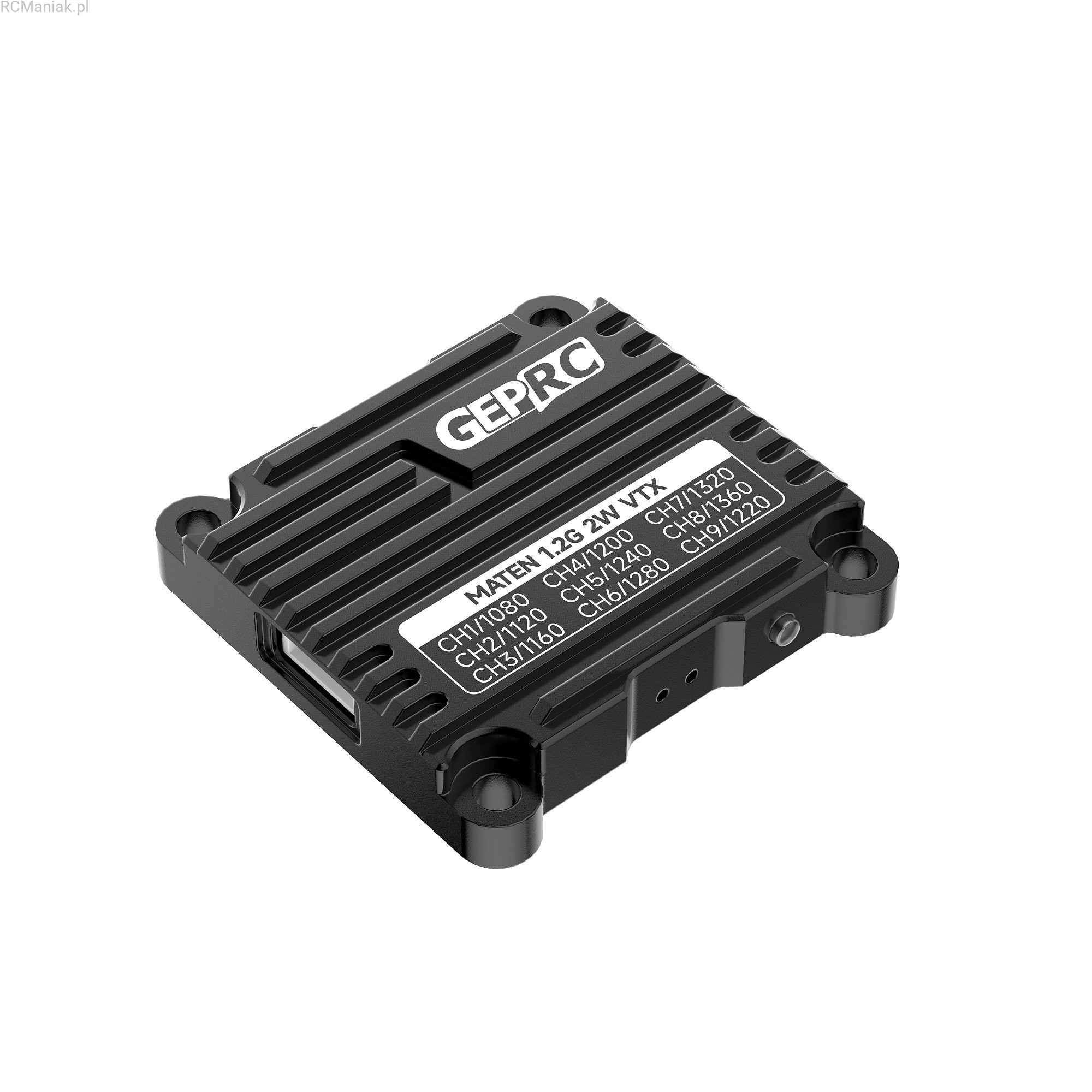

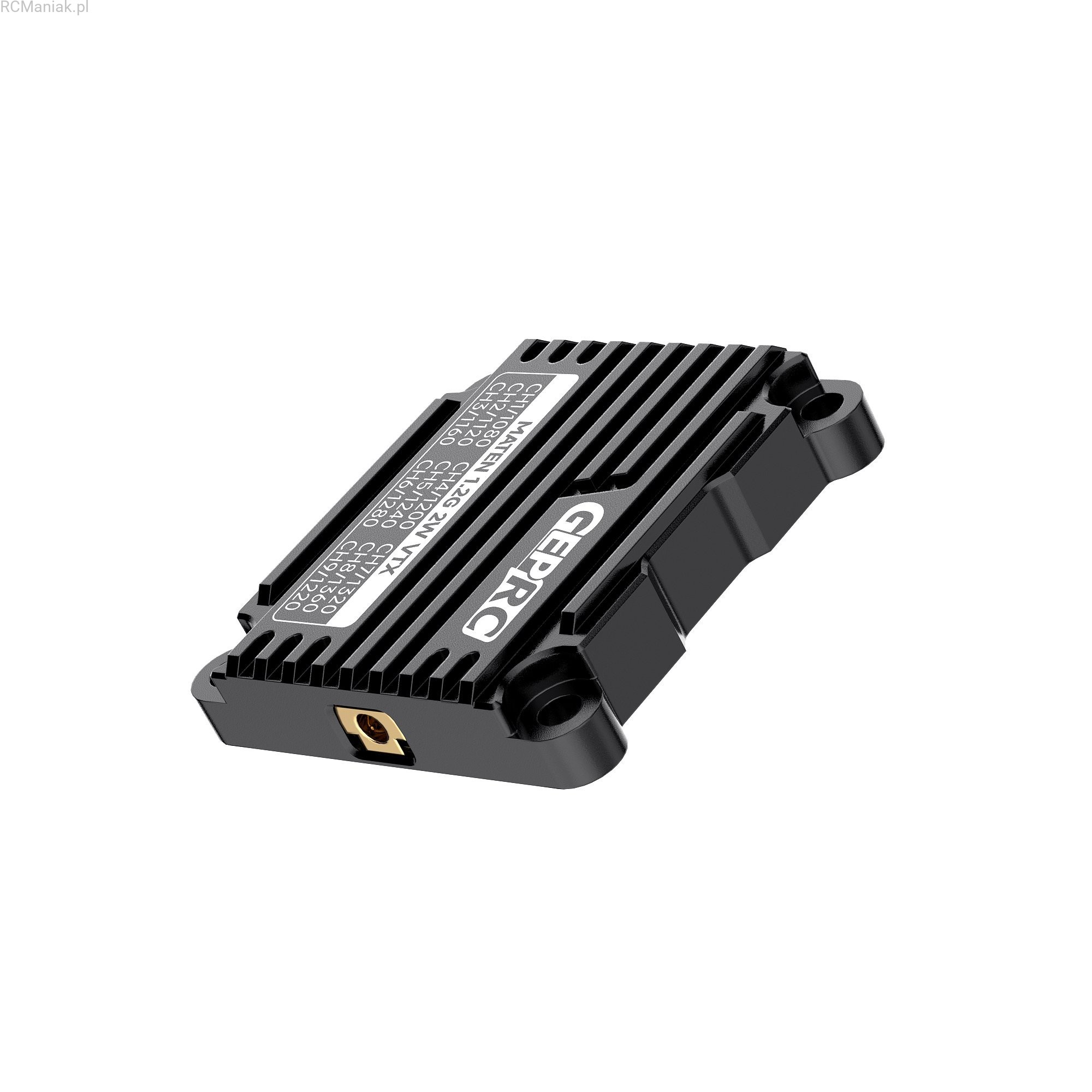

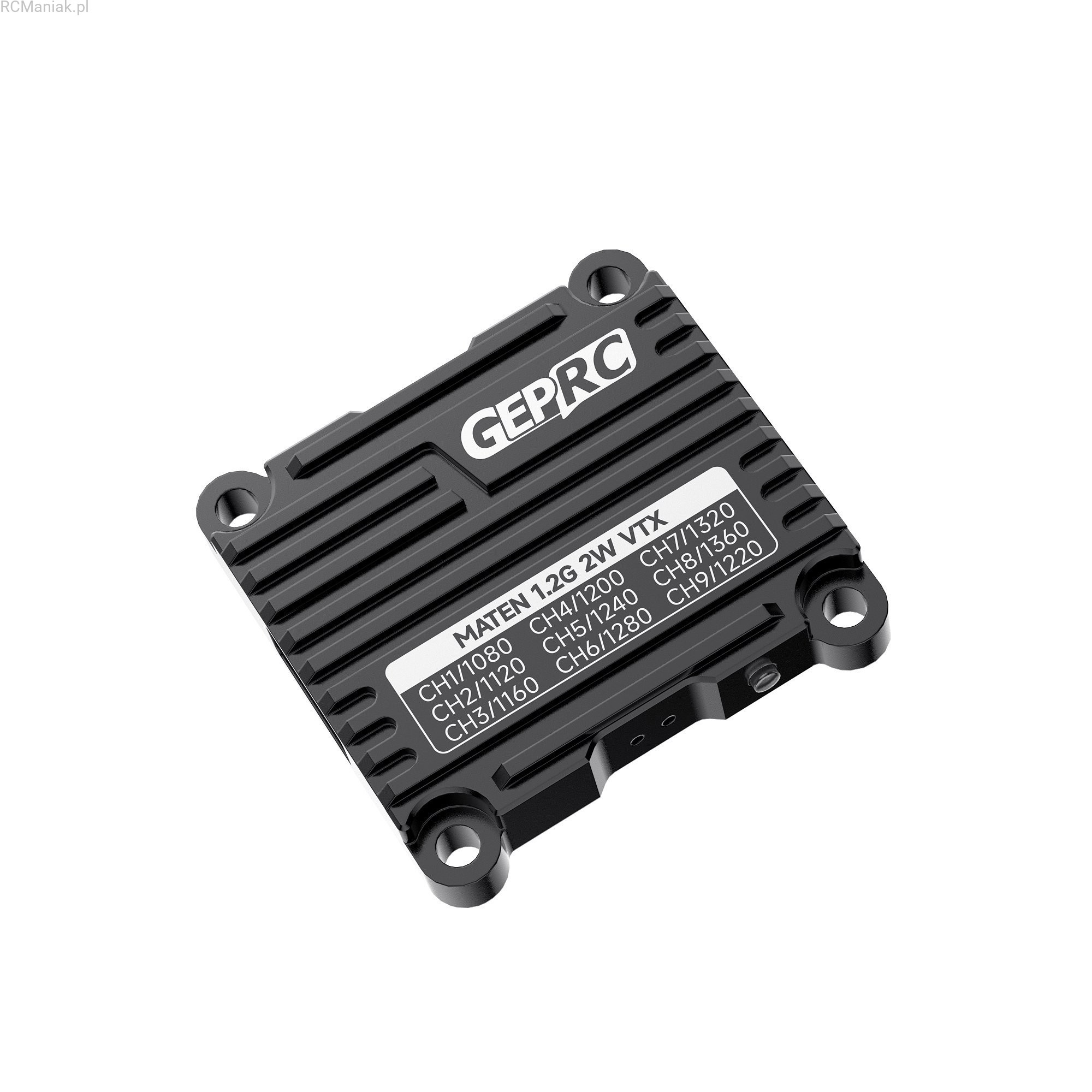

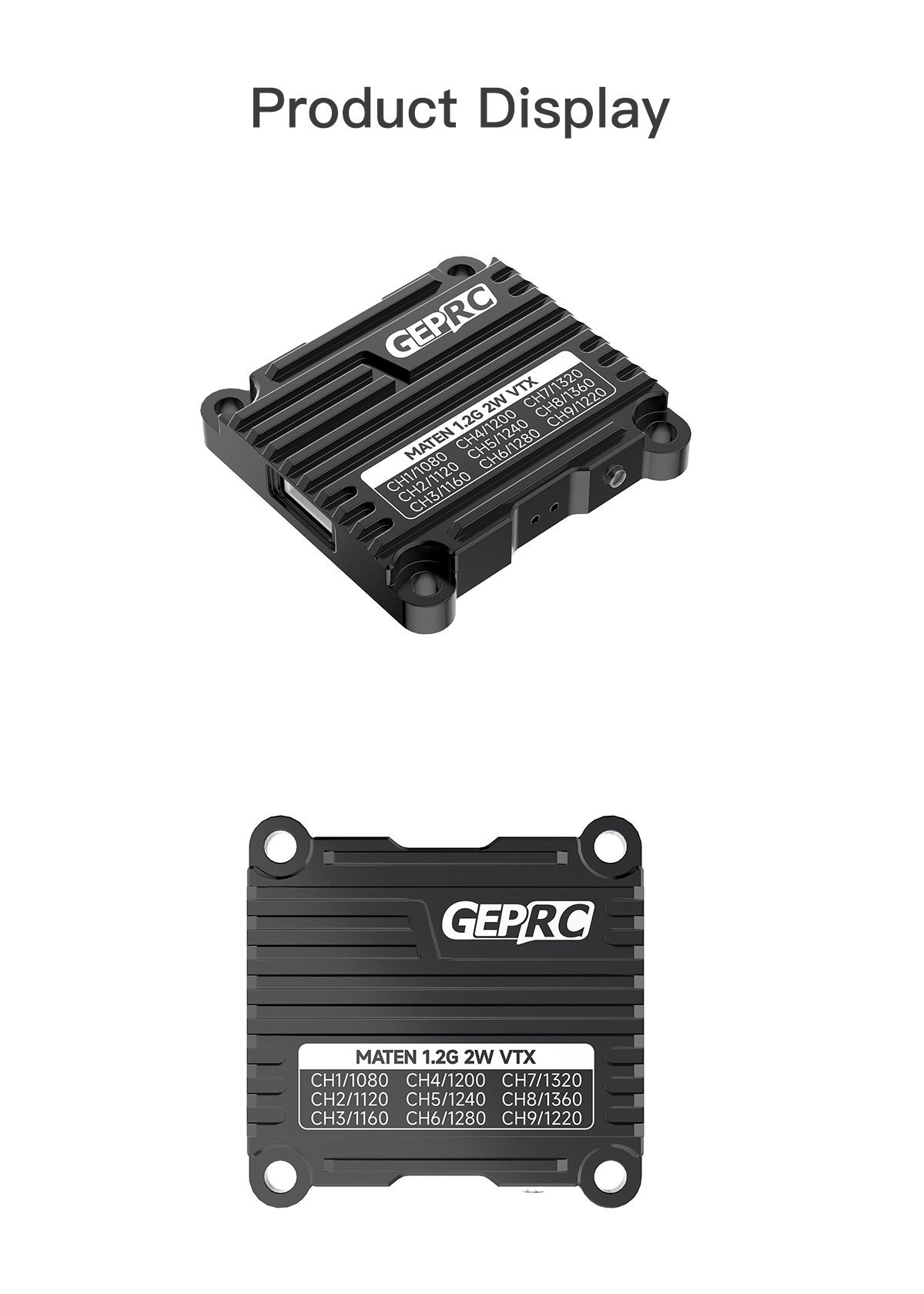

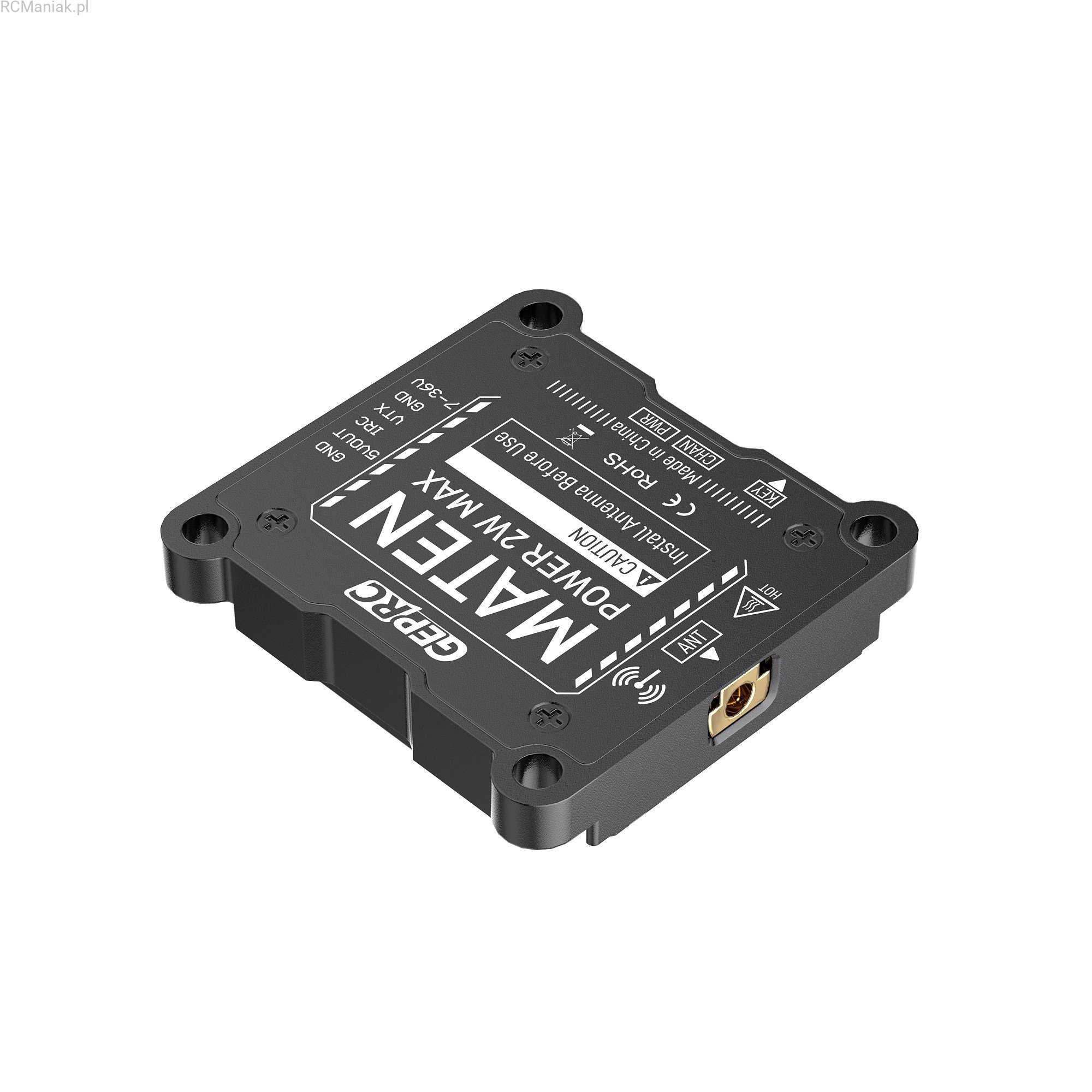

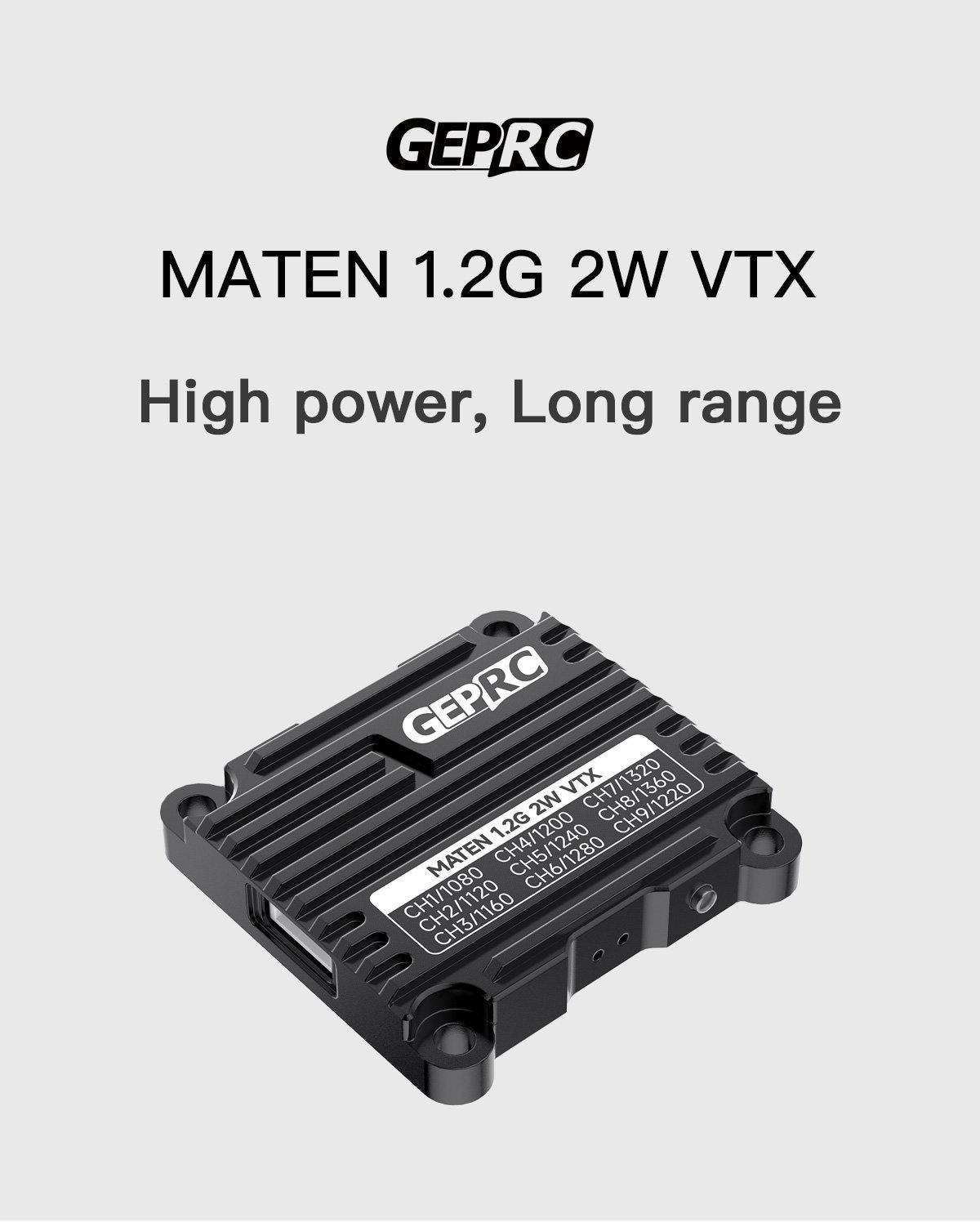

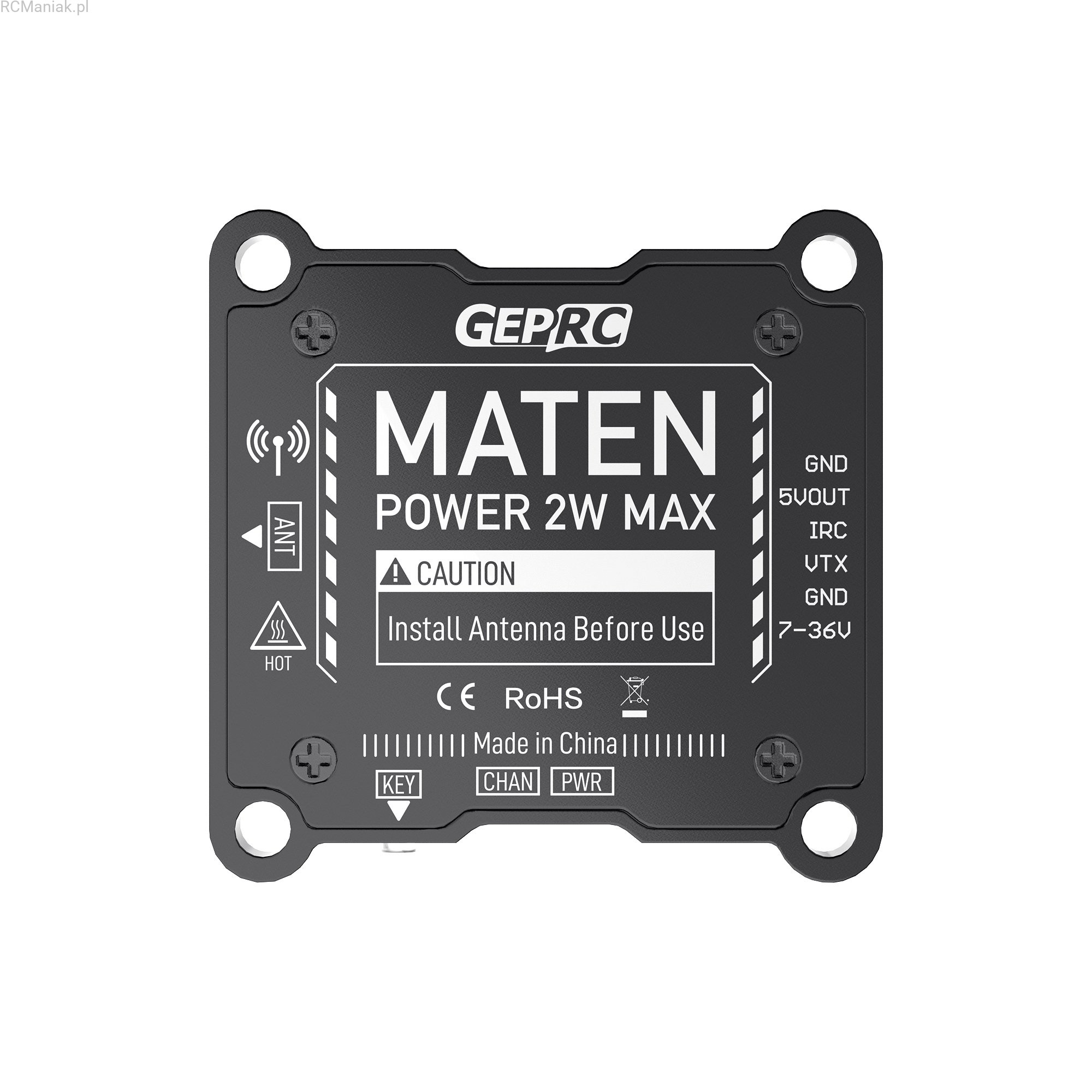

GEPRC MATEN 1.2G 2W VTX

Summary

MATEN 1.2G 2W VTX, opracowany przez zespół GEPRC, to nadajnik wideo o wysokiej wydajności. Oferuje 4 rtegulowane poziomy mocy, z maksymalną do 2000mW. Zapewnia stabilny sygnał i dobrą zdolność przenikania.Wyposażony jest w obudowę CNC z wytrzymałego stopu aluminium, która wspomaga odprowadzanie ciepła. Unikalny design zapewnia większą odporność na uderzenia oraz lepszą wydajność chłodzenia.

Maten 1.2G 2W VTX obsługuje protoków IRC Tramp i umożliwia szybkie dostosowanie parametrów za pomocą OSD. Posiada szeroki zakres napięcia wejściowego 7-36V oraz funkcję zabezpieczenia temperaturowego, która zapobiega przegrzaniu i uszkodzeniu. VTX posiada Posiada otwory montażowe w standardowym rozstawie 30,5 × 30,5 mm (M3).

Dla zaawansowanych elektroników składających drony. Wymagana znajomość języka angielskiego, lutowania obwodów elektronicznych, czytania schematów, programowania układów jednoprocesorowych i konfigurowania dronów. Nieprawidłowe podłączenie, lub przekroczenie dozwolonych parametrów grozi uszkodzeniem lub nawet pożarem i nie jest objęte gwarancją.

Uwagi:

• Przed użyciem zamontuj antenę.
• Aby zapobiec przegrzewaniu, zapewnij stały przepływ powietrza i dobrze wentylowane środowisko. W przypadku pracy w ciasnych przestrzeniach zainstaluj wentylator chłodzący.
• Wyjście 5V jest przeznaczone wyłącznie do kamery lub wentylatora chłodzącego! Nie podłączaj do wyjścia 5V Out zasilania ani baterii — może to spowodować poważne uszkodzenie nadajnika VTX.

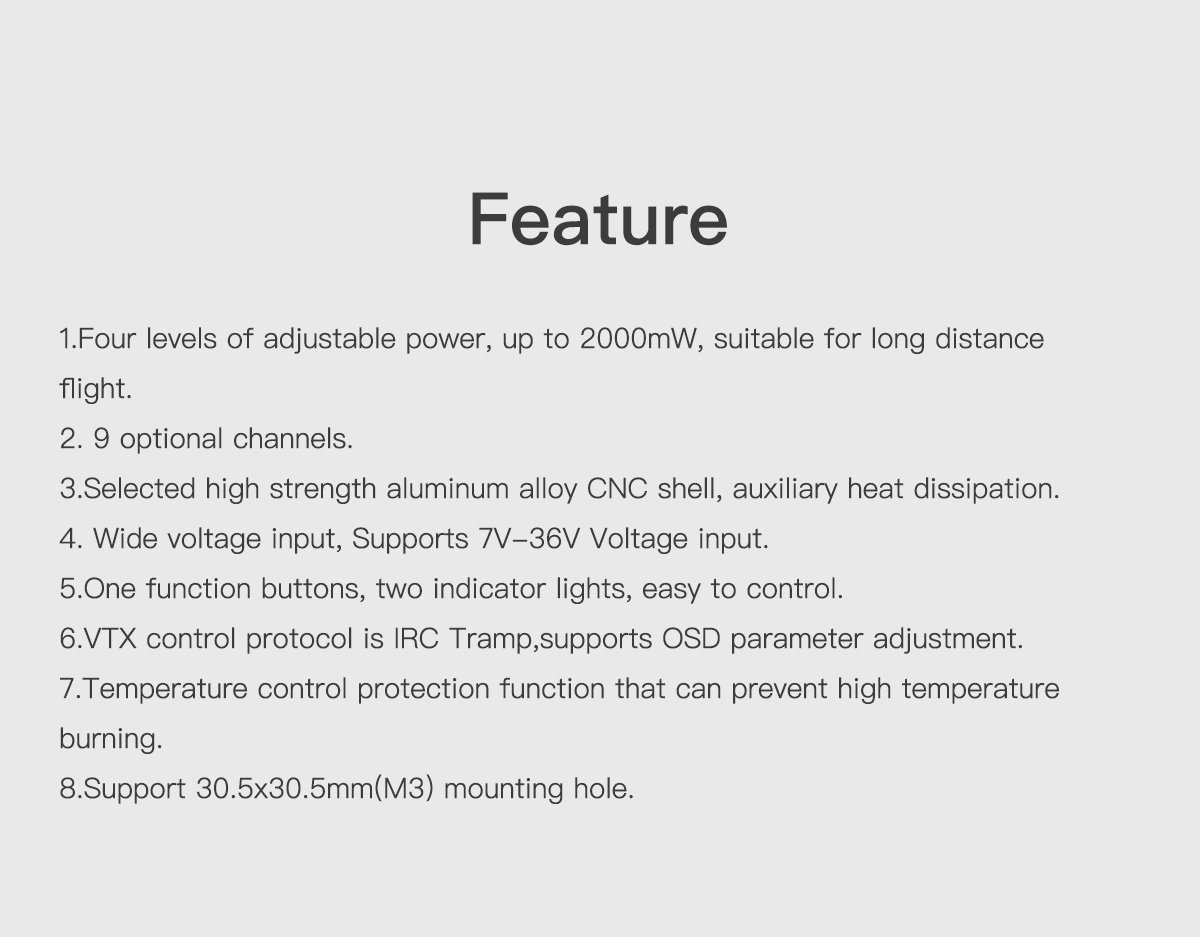

Feature

1. Four levels of adjustable power, up to 2000mW, suitable for long distance flight
2.  optional channels
3. Selected high strength aluminum alloy CNC shell, auxiliary heat dissipation
4. Wide voltage input, Supports 7V-36V Voltage input.

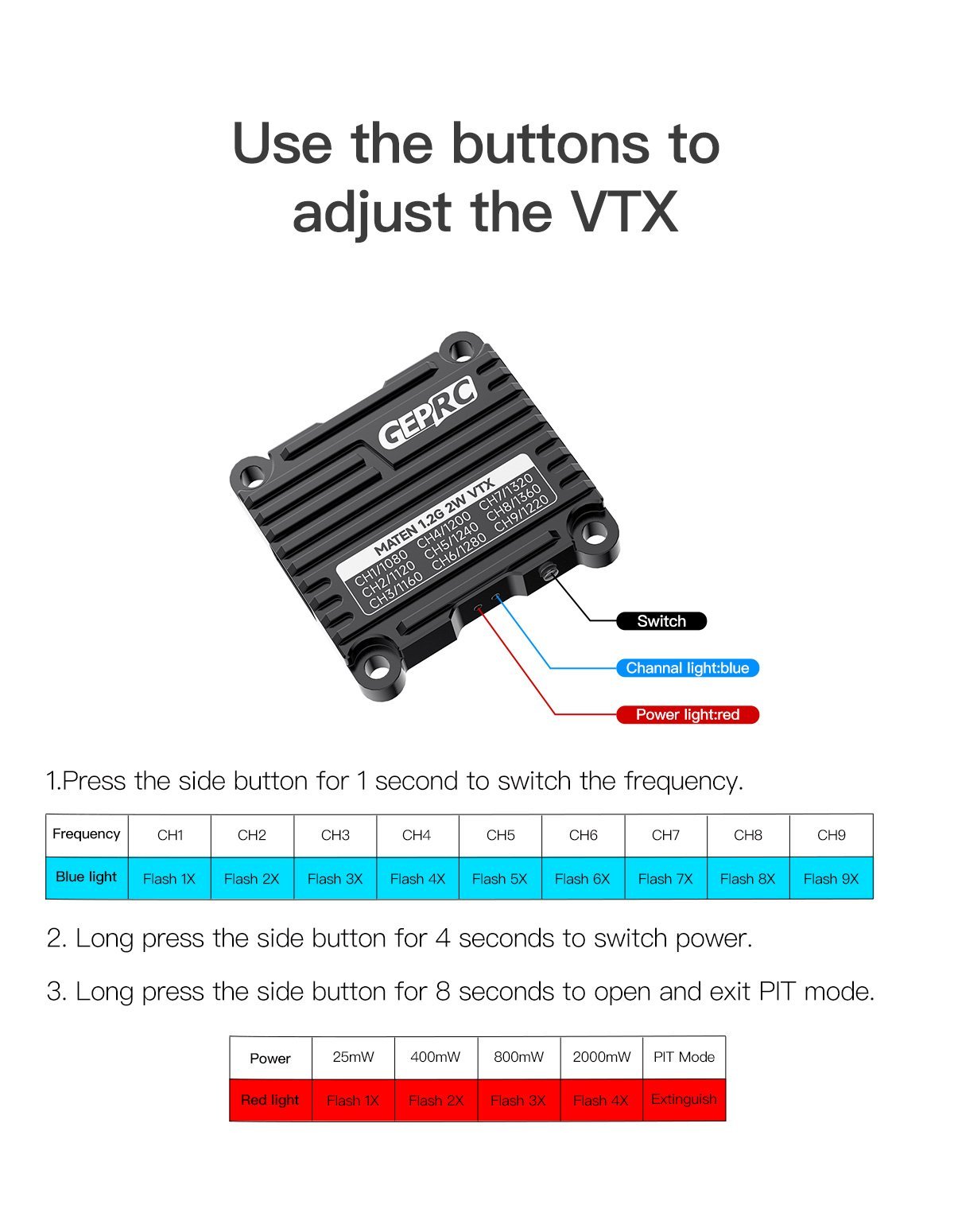

5. One function buttons, two indicator lights, easy to control.
6. VTX control protocol is IRC Tramp,supports OSD parameter adjustment.
7. Temperature control protection function that can prevent high temperature burning
8. Support 30.5×30.5mm(M3)  installation hole position

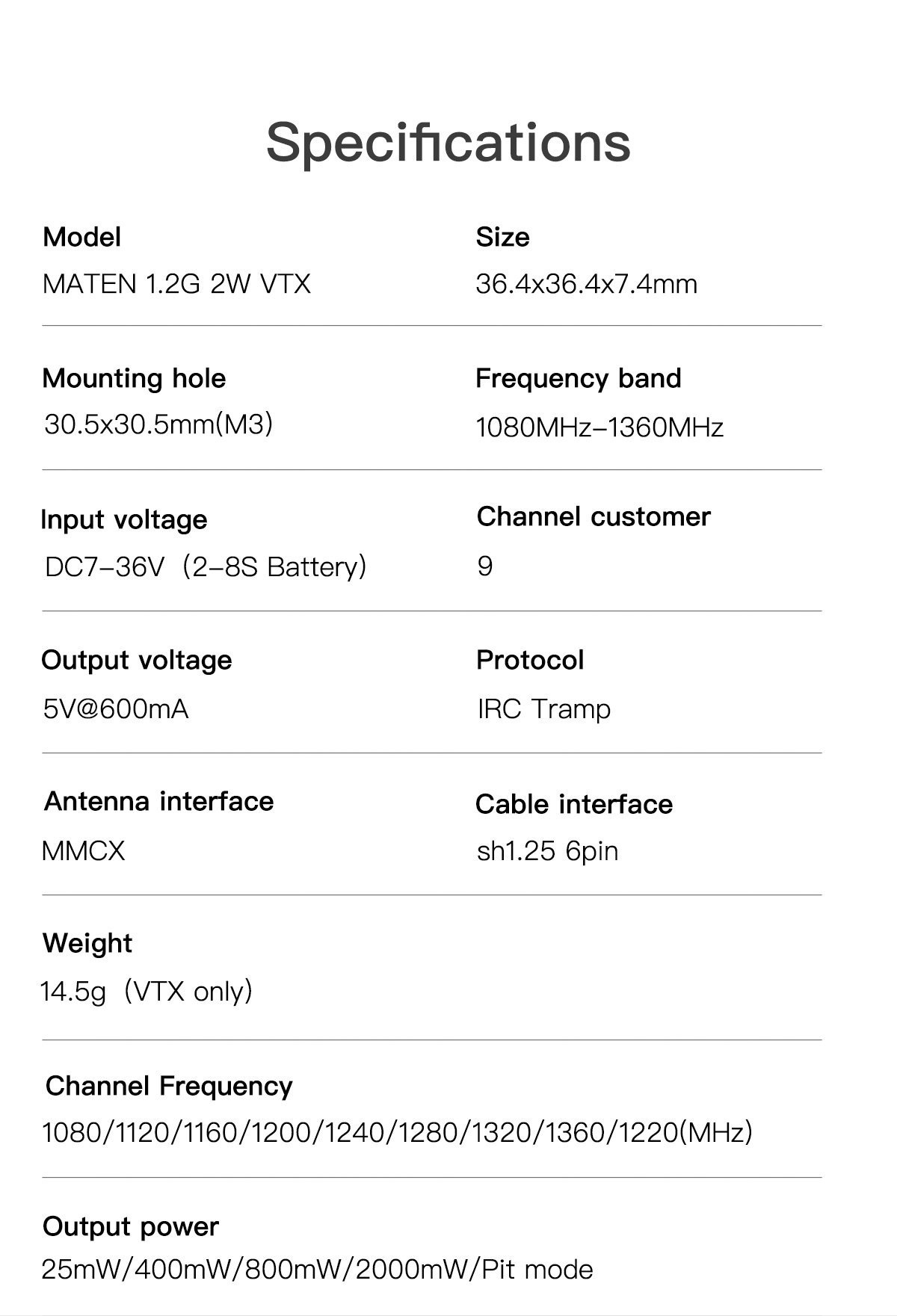

Specifications

• Model：GEPRC MATEN 1.2G 2W VTX

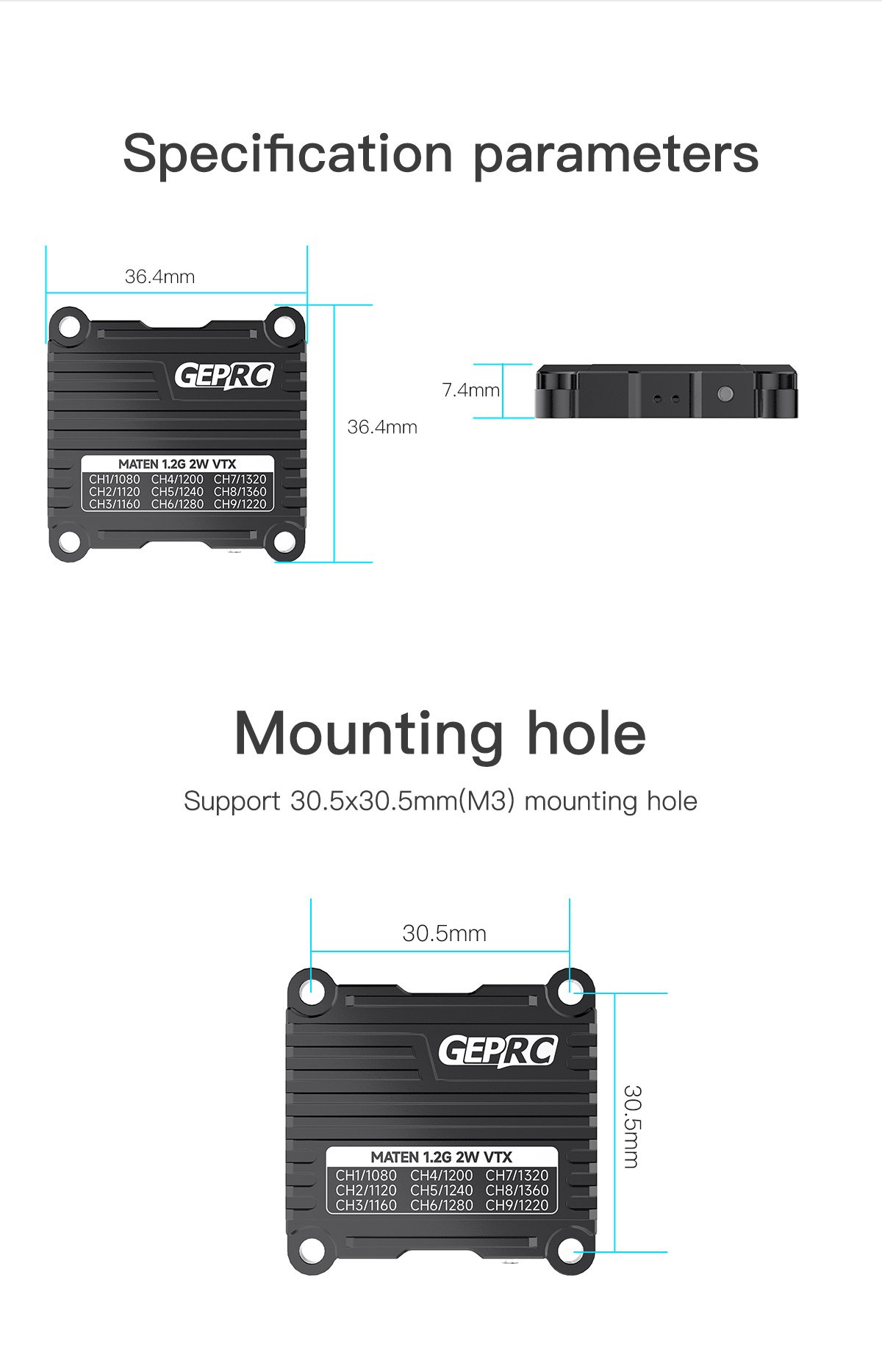

• Size：36.4×36.4x7.4mm
• Mounting hole：30.5×30.5mm(M3)
• Frequency band：1080MHz-1360MHz
• Channel customer：9

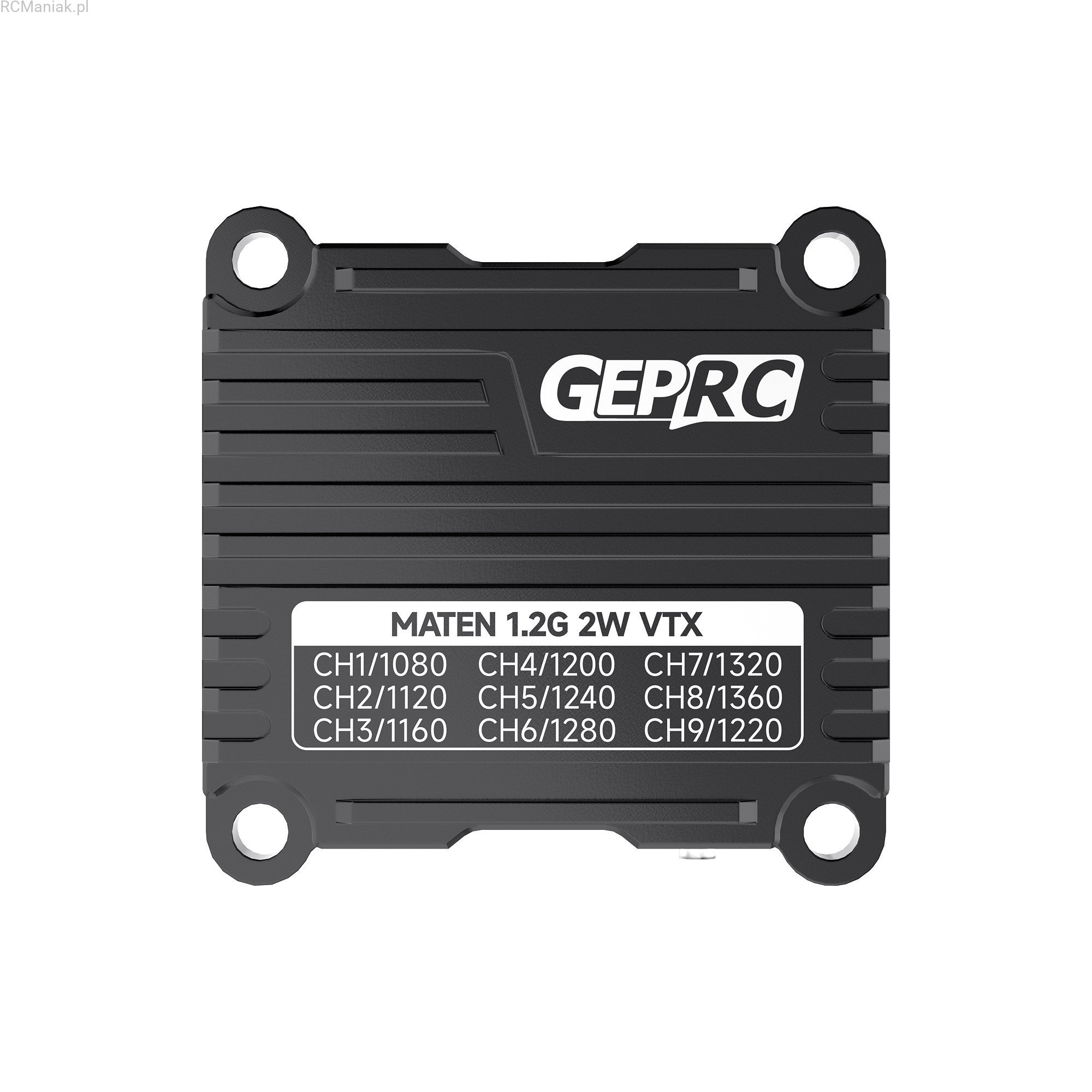

• Channel Frequency：1080/1120/1160/1200/1240/1280/1320/1360/1220(MHz)
• Output power：25mW/400mW/800mW/2000mW/Pit mode
• Frequency Stability：±100KHz (Typ.)
• Frequency precision：±200KHz (Typ.)
• S/N(Fo±3MHz)：>70dBc
• Antenna Port：50 Ohms
• Input voltage：DC7-36V（2-8S Battery）
• Output voltage：5V@600mA
• Protocol：IRC Tramp
• Antenna interface：MMCX
• Cable interface：sh1.25 6pin
• Video format：PAL/NTSC
• Operating Temperature：-10℃~+60℃
• Weight：14.5g（VTX only）

Notes

1. Install Antenna before use.
2. To prevent overheating,provide constant airflow and a well ventilated environment.Install a cooling fan if operating in confined conditions.
3. The 5V Output is for a Camera/Cooling Fan use only!Do not connect Power Input/Battery to 5V Out. Serious damage will occur to VTX.

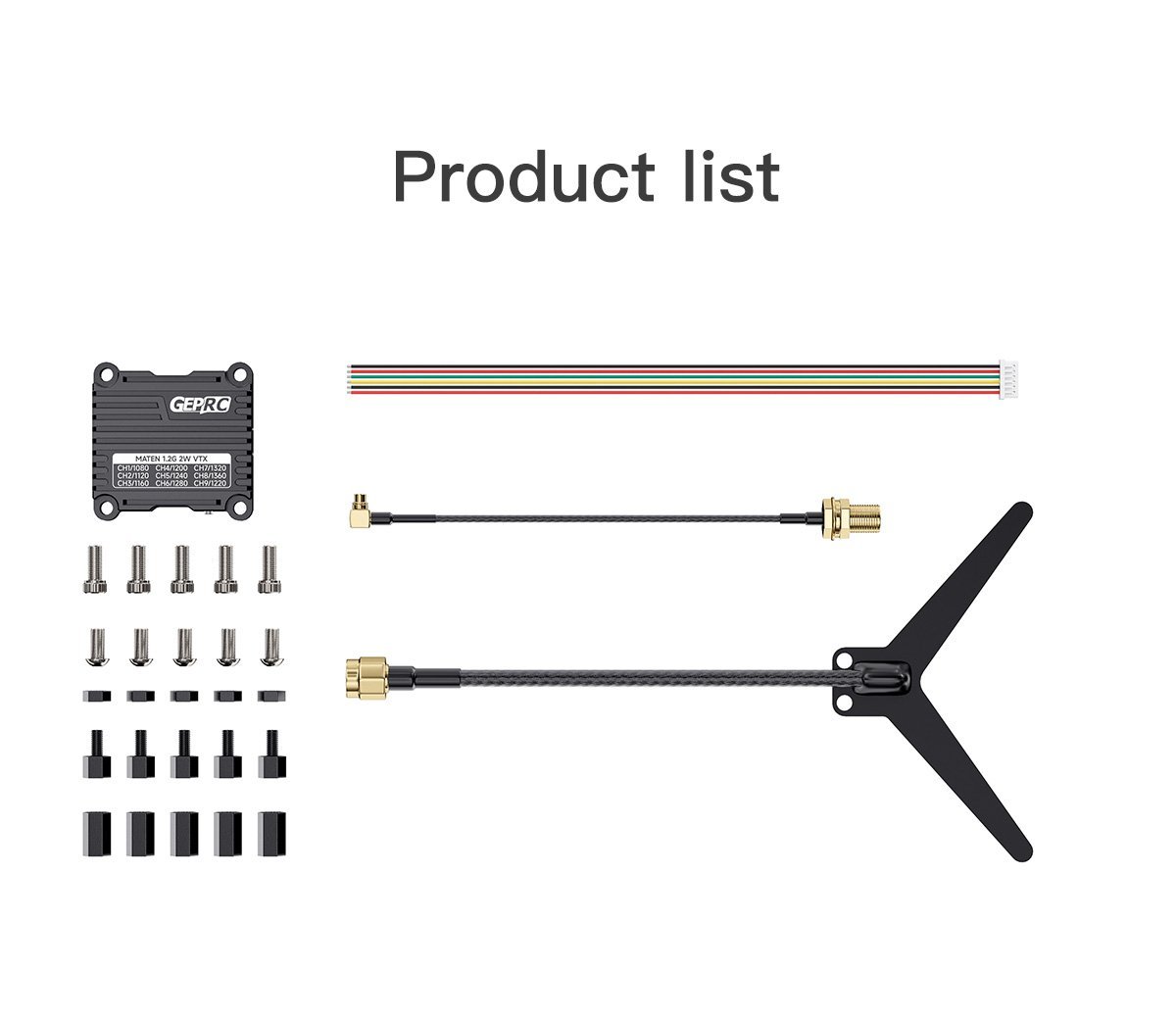

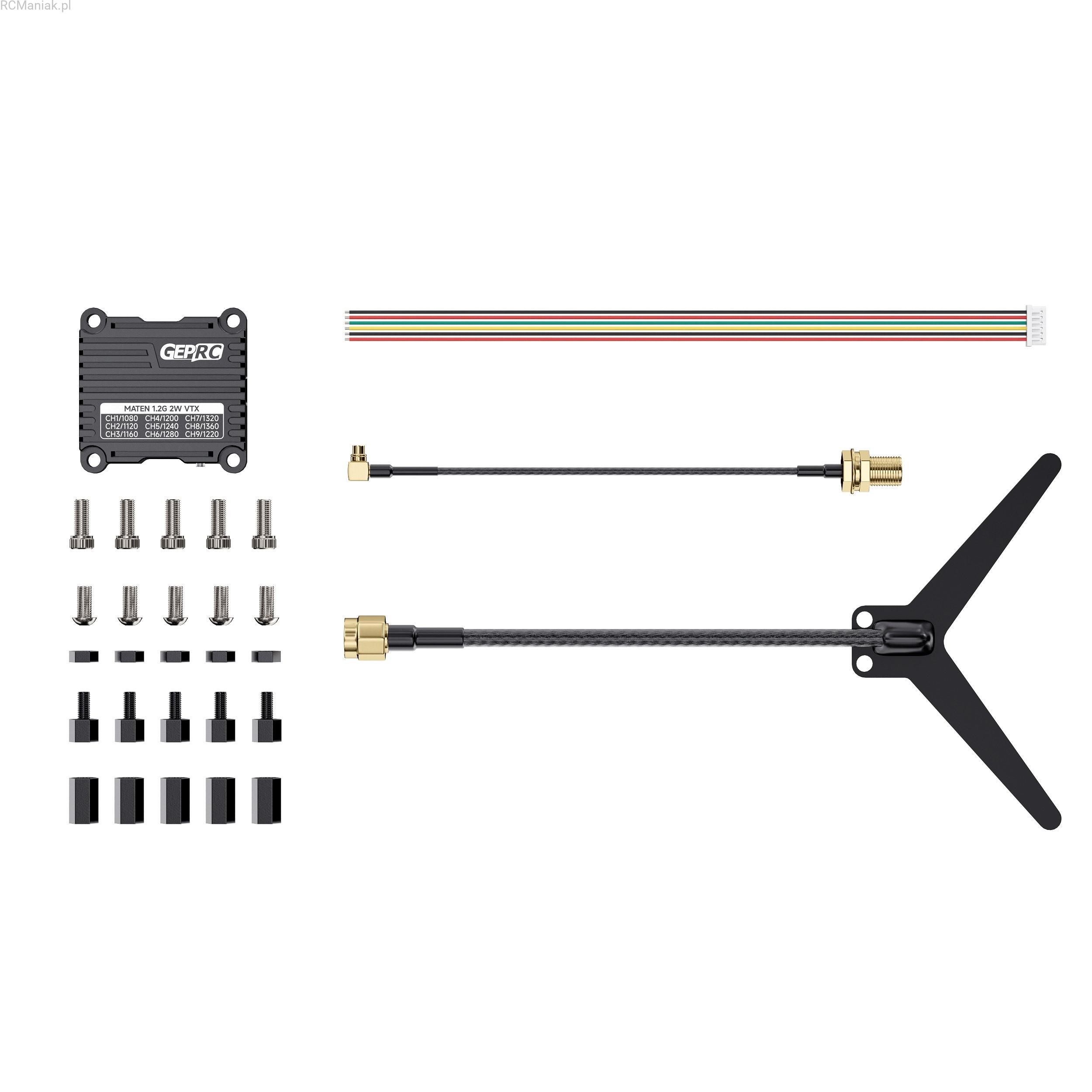

Includes

1 x MATEN 1.2G 2W VTX

1 x MMCX to SMA（internal needle）connector

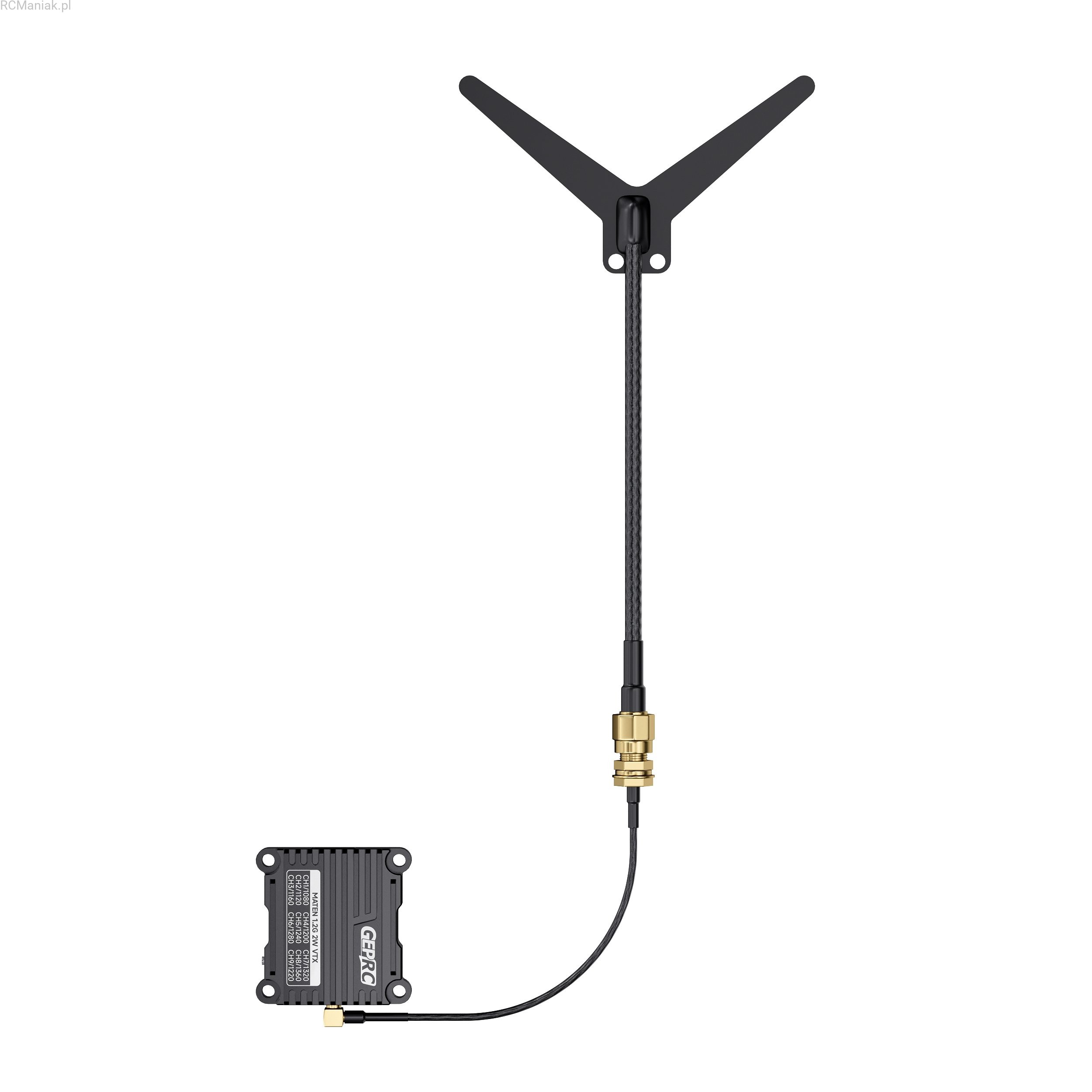

1 x 1.2G antenna(SMA inner hole)

1 x sh1.25 6P Connecting cable

5 x M3*7 screws

5 x M3*8 screws

5 x M3 x 10 hexagon

5 x M3*5 isolation column

5 x M3 nylon nut

1 x product description
