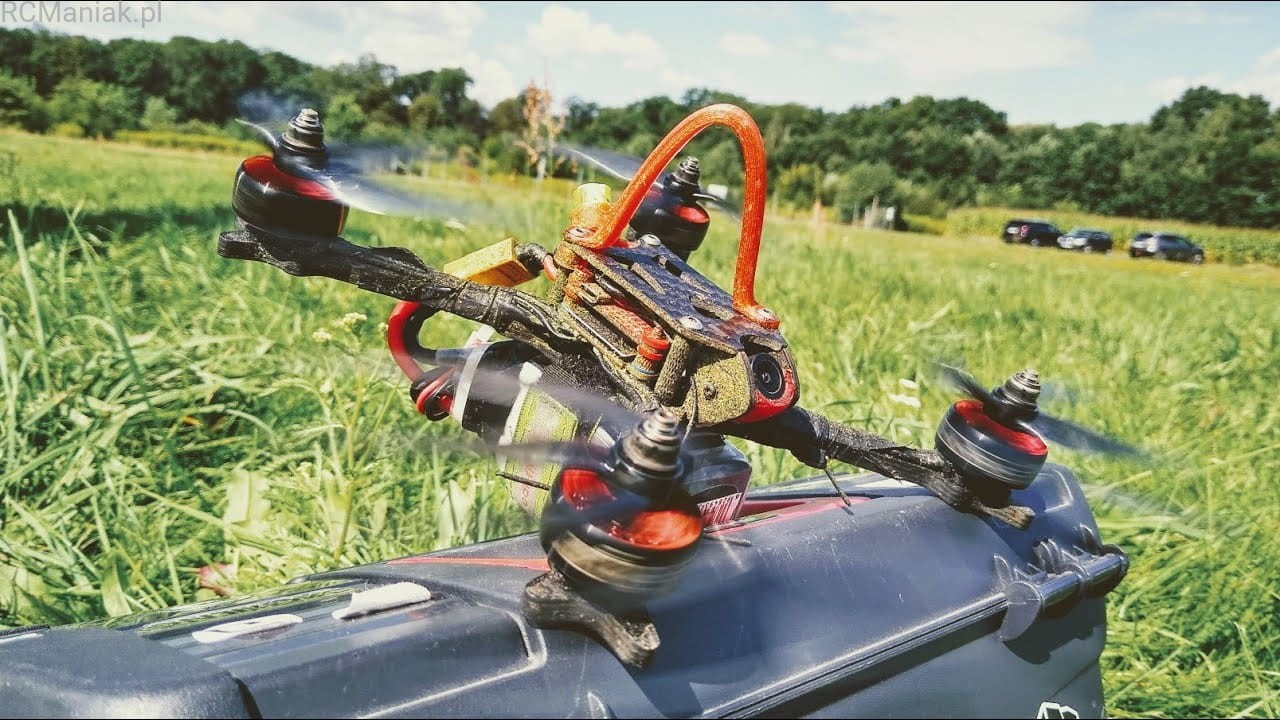

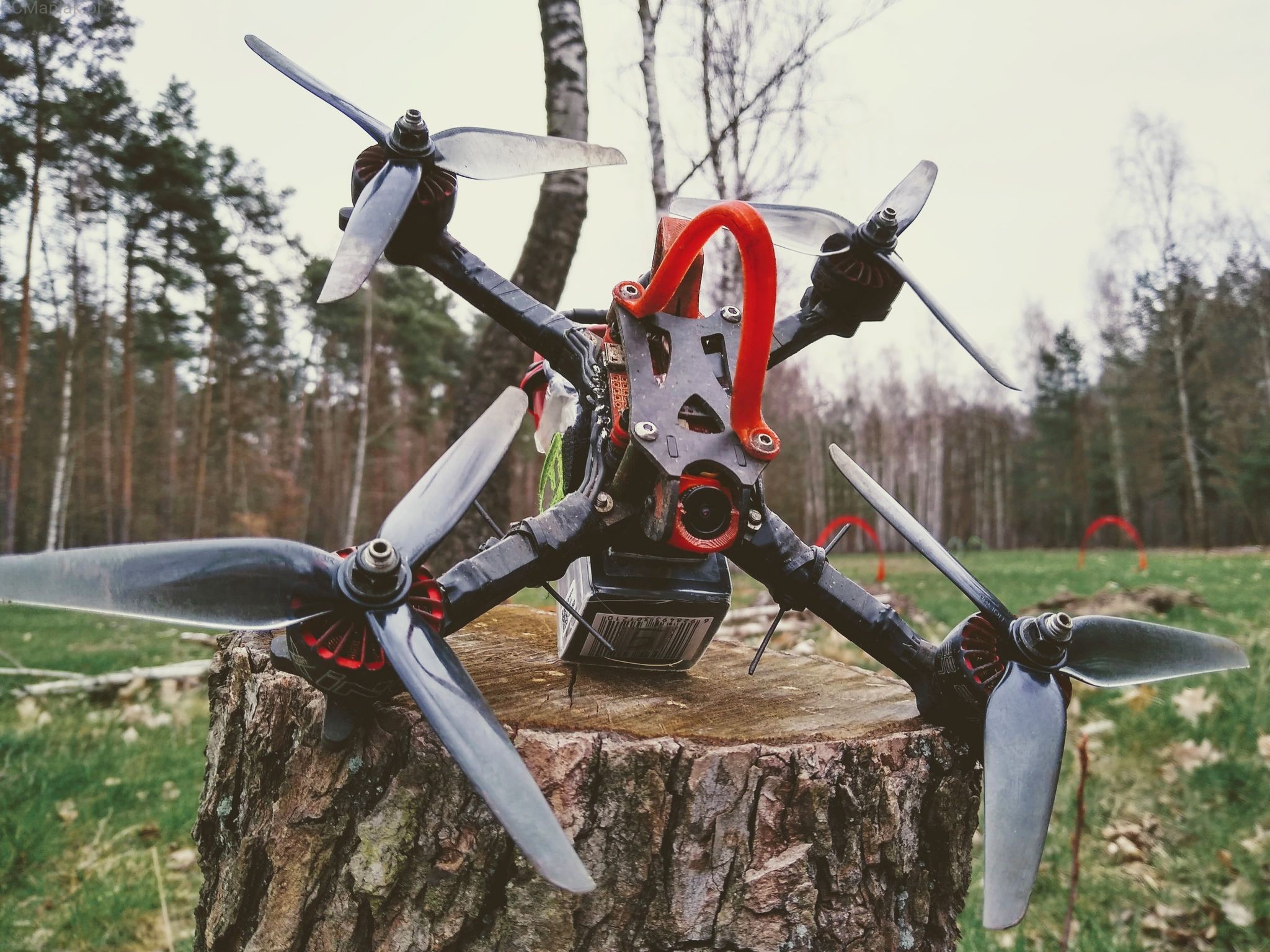

Rama Wild Frog Dew GTF 5 inch racing frame

WildFrog Dew GTF

jest lekką, kompaktową i niezwykle wytrzymałą ramą do drona
wyścigowego. Umożliwia umieszczenie pełnego stacka w rozmiarze 30.5x30.5 mm lub stacka
20x20 mm, gwarantuje najlepszą ochronę wszystkich komponentów i pozwala na bardzo łatwą
wymianę ramion. Wszystkie ramy Wild Frog są od podstaw projektowane w Polsce.

Zobacz, jak na Wild Frog Dew GTF latają czołowi polscy zawodnicy:
SDRL 2021 Race 2 | 2nd place! | FPV DRONE RACING

Geometria Wild Frog Dew GTF to True-X, przekątna 197 mm. Rama ma wyjątkową
konstrukcję z ramionami rozsuniętymi w kształt litery “H” oraz dodatkową środkową płytkę
interlock, dzięki czemu zapewnia połączenie istotnych w ramie wyścigowej cech:

● śruby od stacka są niezależne od mocowania ramion,
● wszystkie ramiona są symetryczne i do ich wymiany wystarczy odkręcenie dwóch
śrub, z których jedna jest wkręcana w słupek aluminiowy, a druga w nakrętkę
wciskaną,
● krótkie ramiona wsuwane w płytkę interlock, dzięki czemu rama jest niesamowicie
sztywna, a ramiona nie przesuwają się przy uderzeniach.

Unikatowa, hybrydowa klatka kamery fpv, będąca połączeniem płytek bocznych z włókna
węglowego z niewielkim wydrukiem 3d, chroni kamerę fpv w rozmiarze nano (14x14 mm).
Klatka jest lekka i praktycznie niezniszczalna. Wydruk 3d daje dodatkową ochronę przy
uderzeniach na wprost oraz umożliwia precyzyjny montaż kamery pod wskazanym kątem.
Ścisłe dopasowanie wydruku uniemożliwia przesunięcie kamery przy uderzeniach lub
zmianę jej kąta w trakcie lotu.

Specyfikacja:
True-X, przekątna 197 mm, waga 64.5 g
Pasuje zarówno do stacka 30.5x30.5 mm oraz 20x20 mm
Mocowanie silników z rozstawem 16x16 mm
Kamera fpv tylko w rozmiarze nano 14x14 mm
Śmigła w rozmiarze do 5.1 cala.

W zestawie:
Ramiona z włókna węglowego Toray o grubości 5 mm
Pozostałe płyty z włókna węglowego Toray o grubości 2 mm
Płyta środkowa z fabrycznie zamontowanymi nakrętkami wciskanymi ze stali nierdzewnej
Komplet śrub tytanowych
Słupki aluminiowe (20 mm lub 25 mm, zależnie od wariantu)
Lekki kevlarowy pasek rzepowy

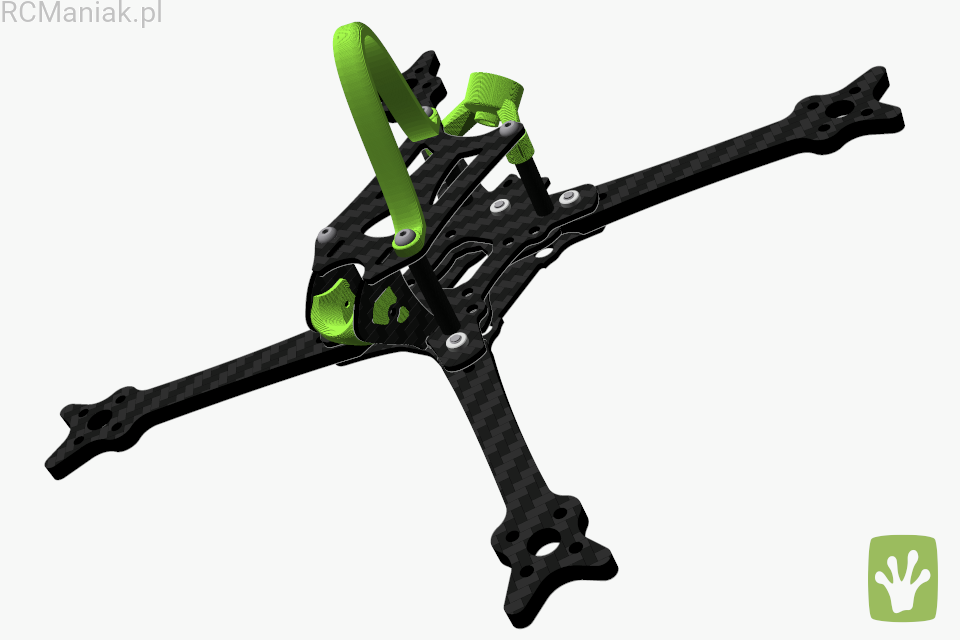

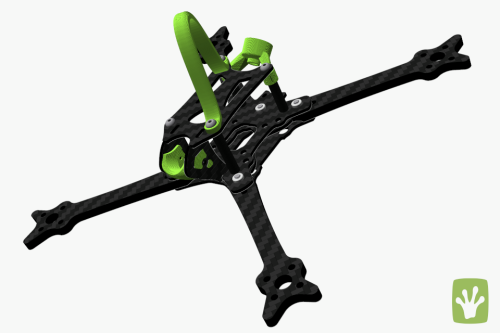

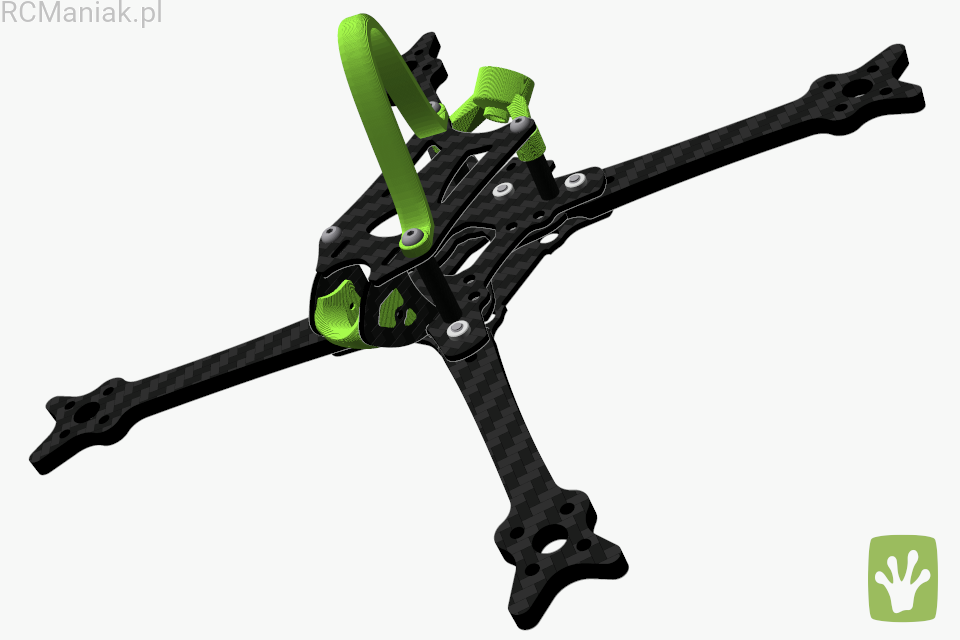

Przedstawione na zdjęciach zielone wydruki TPU nie są zawarte w zestawie.

Instrukcja montażu: Instrukcja PDF

Publiczne repozytorium druków 3d:

https://www.thingiverse.com/thing:4599557
